液压振动台仪器的详细介绍说明

一、规模
    本规范规矩了液压振动台的基本参数、技能要求、查验办法和查验规矩吨， 。
    本规范适用于额外正弦激振力不大于1 000 kN 的液压振动台(以下简称振动台)。
二、规范性引证文件
    下列文件中的条款经过本规范的引证而变成本规范的条款。但凡注日期的引证文件，其随后一切的修正单(不包括订正的内容)或修订版均不适用于本规范，但是， 鼓舞依据本规范达成协议的各方研讨是不是可运用这些文件的版别。但凡不注日期的引证文件， 其极新版别适用于本规范。
GB/T 2298 机械振动与冲击术语( GB/T2298- 1991 , neq ISO 2041: 1990)
GB/T 2611 -2007 实验机通用技能要求
GB/T 10179- 1988 液压伺服振动实验设备特性的描绘办法
JB/T6147-2007 实验机包装、包装象征、储运技能要求
三、术语
GB/T 2298 建立的以及下列术语和界说适用于本规范。
1. 额外负载rated mass
有关技能文件规矩的实验负载。
2. 额外正弦激振力rated excitation force under sinusoìdal conditions
额外实验负我下的正弦激振力。
3. 额外正弦加速度rated sinusoidal acceleration
额外激振力和额外负载下的加速度值。
4. 极限特性limit characteristic
在额外实验负我下随频率改变的加速度的极限缸， 通常用极限曲线表明。
5. 额外频率规模rated frequency range
极限特性曲线的频率至频率的规模。
6. 扫描定摞准确度sweep accuracy under fixed sinusoidal vibration level
在每分钟一倍频程的扫描速度下， 按额外加速度的80% 进行定振时所测得的各扫描点操控准确度的值。
7. 额外随机激振力rated random excitation force
在额外负载条件下， 设置均匀加速度功率谱密度时所能到达的激振力。该力与频率上、下限之间的均匀加速度功率讷密度对应。
四、振动台的构成
    振动台由以下部分构成
1) 液压振动发生器;
2) 液压源系统；
3) 伺动操控装制;
4) 振动操控仪(可按用户要求装备)；
5) 辅佐设备。
五、基本参数与参数系列
1. 振动台应给出下列基本参数：
a. 额外正弦激振力；
b. 额外频率规模；
c. 额外频率正弦加速度；
d. 额外速度；
e. 额外位移；
f. 额外负载；
g. 额外答应偏疼力矩。
2. 振动台参数系列件表1，并优先选用表1的参数。


六、技能要求
1. 环境与作业条件
   振动台在下列环境与作业条件下应能正常作业：
a. 环境温度5℃~45℃。
b. 相对湿度不大于85%；
c. 电源电压的改变在额外电压的±10%范围内；
d. 周围无腐蚀性介质和影响振动台技能功用的振动源。
2. 油温
   振动台邮箱中的油温为10℃~45℃。
3. 接连作业时间
   振动台在正常作业条件下接连作业时间不少于4h，各项功用应正常无误。
4. 外观
   振动台外观质缸应符合GB/T 2611 -2007 中第10 章的规则。
5. 振动台边大作业噪声
   制造者应给出摄动台的作业瞧声。
6. 装置要求
   振动台根底振动的加速度与振动台主振方向的额外加速度之比不该大于5% 。
7. 振动操控仪

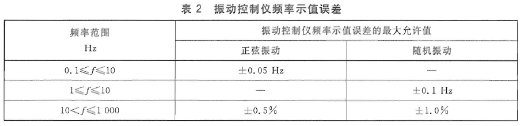

8. 振动操控仪在规则的频率范围内， 其频率示缸差错应符合表2 的规则。

9. 振动操控仪自问环加速度功率的-操控动态规模不小于40dB。
10. 振动操控仪随机信号应满意平稳、正态分布和各态历经性要求。
