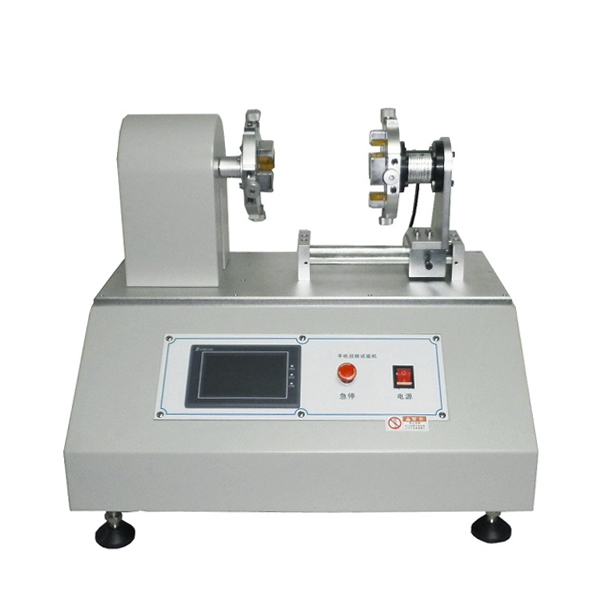

    扭转试验机
    本机适用于做手机等电子类产品的扭力测试。执行标准YD/T1539-2006


    一、技术参数
    型    号:ZH-LZ
    电    源:AC220/50HZ
    功    率:400W
    重  量约:35Kg
    测试工位:1个
    旋转次数:0-35次/分
    设定次数:100000次
    外形尺寸:L560*H500*W400mm
    保护力值:±1000mN*m~±2600mN*m
    交流伺服电机:220V/400W
    扭矩设置范围:±500mN*m~±2500mN*m


    二、系统结构及原理:
    系统结构如图
    扭转试验机系统结构
    动作原理:
    系统采用触摸屏与PLC通讯→控制伺服电机通过减速机提升扭矩→驱动动侧夹具旋转→使测试样品扭曲变形,
    同时,测力传感器实时监测电压变化,并反馈给PLC,记录扭曲过程中力矩的变化,并显示在触摸屏上。


    三、特点:
    节能省电25%左右;
    测试条件可在触摸屏直接设定;
    实时显示角度,正向/反向力值;
    可保证测试样品中心与转轴中心重合;
    传感器有软件保护功能,可防止传感器过载。


    四、功能说明
    自动功能
    次数清零
    角度显示功能,力矩,次数设定功能
    传感器过载保护功能
    操作界面(如下图)
    扭转试验机功能图


    五、基本配置:
    机台本体:1台
    人机界面:1套
    PLC控制器:1套
    伺服控制器和交流伺服电机:1套
    扭矩传感器:1套
    夹 具:1套
    节能系统:1套
    开关电源:1个
    电路程序:中创研发
